Комплекс определения неисправного участка распределительной сети (КОНУС)

Цели создания системы

Результат использования системы:

• сокращение времени на поиск места аварии и восстановления энергоснабжения;
• уменьшение штрафных санкций за перерывы в энергоснабжении;
• сокращение расходов связанных с нерентабельной схемой электроснабжения;
• уменьшение расходов, связанных с перемещением оперативного персонала в поисках места аварии;
• увеличение сроков эксплуатации оборудования в связи с уменьшением количества переключений в поисках аварийного участка;
• контроль доступа на объекты и сохранность оборудования (видеонаблюдение, охранная сигнализация).

Возможности системы:

• выявление и вывод из работы поврежденного участка;
• определение типа короткого замыкания;
• обмен данными в режиме реального времени;
• первичная обработка и анализ собираемой информации;
• контроль исправности оборудования;
• взаимодействие с системой охранной сигнализации для предотвращения несанкционированного доступа с возможностью видеонаблюдения на объектах;

Система обеспечивает оперативное реагирование на аварийные ситуации, повышая надежность и безопасность объектов эксплуатации.

Описание системы

Система создана как комплексная, распределенная информационная система, функционирующая в режиме реального времени, обеспечивающая требуемые по быстродействию функции сбора, хранения, обработки, представления и передачи технологической информации.

В качестве базовых принципов построения системы заложены: масштабируемая компонентная архитектура, адаптивность к существующим техническим условиям и требованиям станции, открытость программных решений для обеспечения реализации задач интеграции существующих и перспективных локальных систем автоматизации и бизнес-приложений.

Используемые программно-аппаратные решения позволять проводить модернизацию или расширение системы без внесения существенных изменений в уже установленные эксплуатируемые модули и подсистемы.

Возможность дополнительного подключения устройств, контролируемых подстанционным контроллером с помощью интерфейсов RS-485.

Безынерционный переход на автономное резервное питание при временном отсутствии основного питающего напряжения.

Пример настройки и конфигурирование системы:

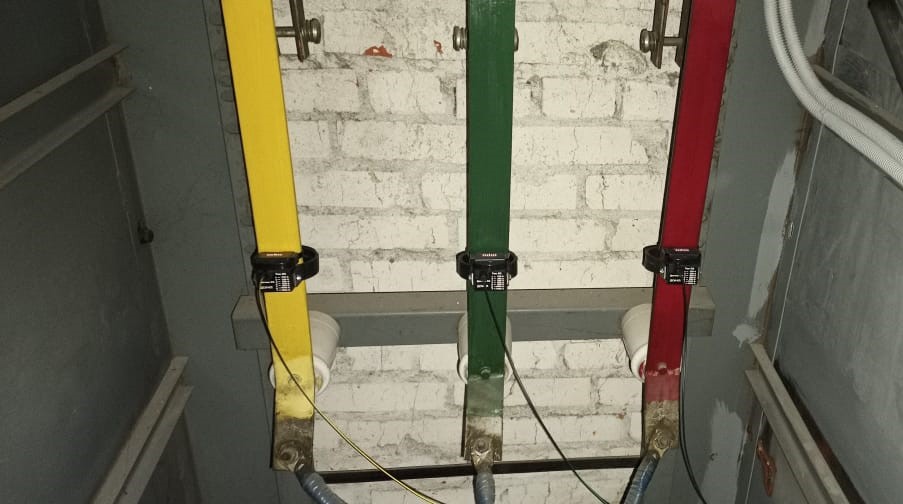

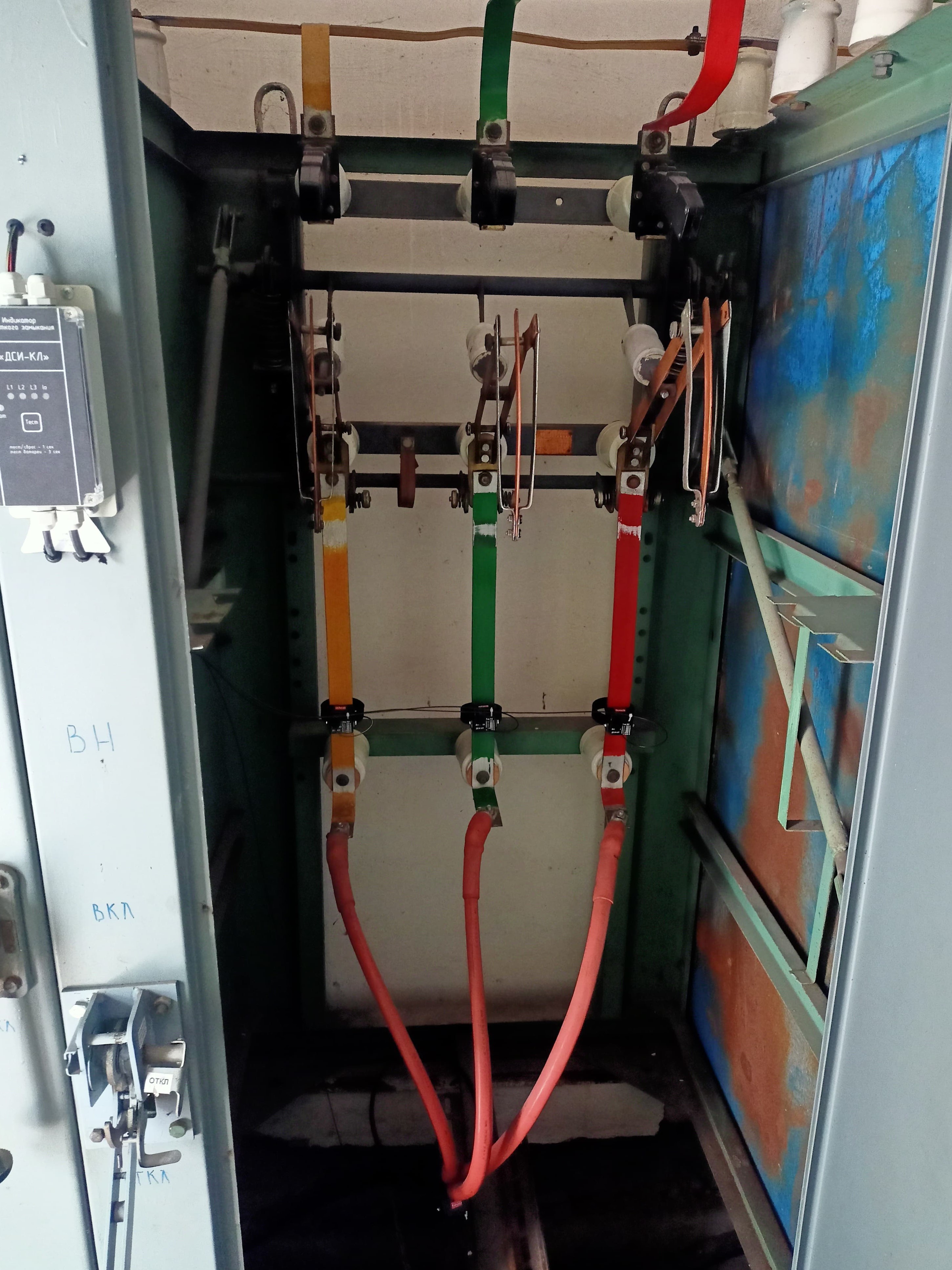

Перед установкой датчиков тока КЗ и ОЗЗ выставляются значения уставки по току КЗ и ОЗЗ. Контроллер коммуникационный настраивается по WEB интерфейсу как при прямом подключении к устройству, так и удаленно по локальной сети. Данные от контроллеров коммуникационных поступают на существующий сервер ДП на базе действующего аппаратно-программного комплекса.

На АРМ диспетчера (на базе клиента действующего аппаратно-программного комплекса) реализовывается следующий функционал:

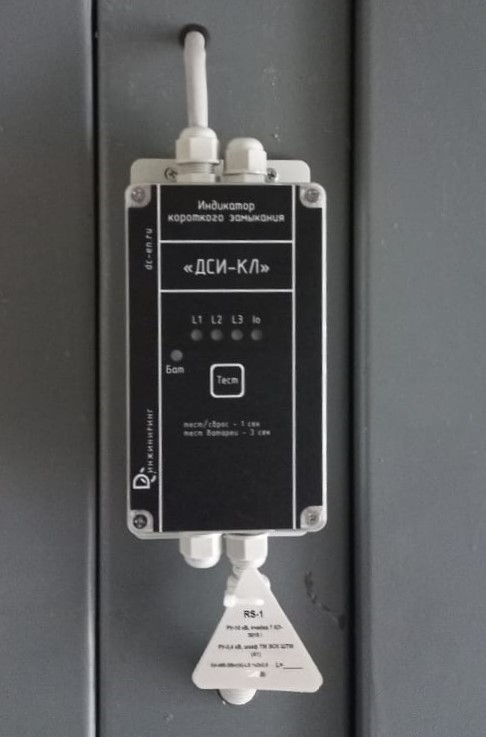

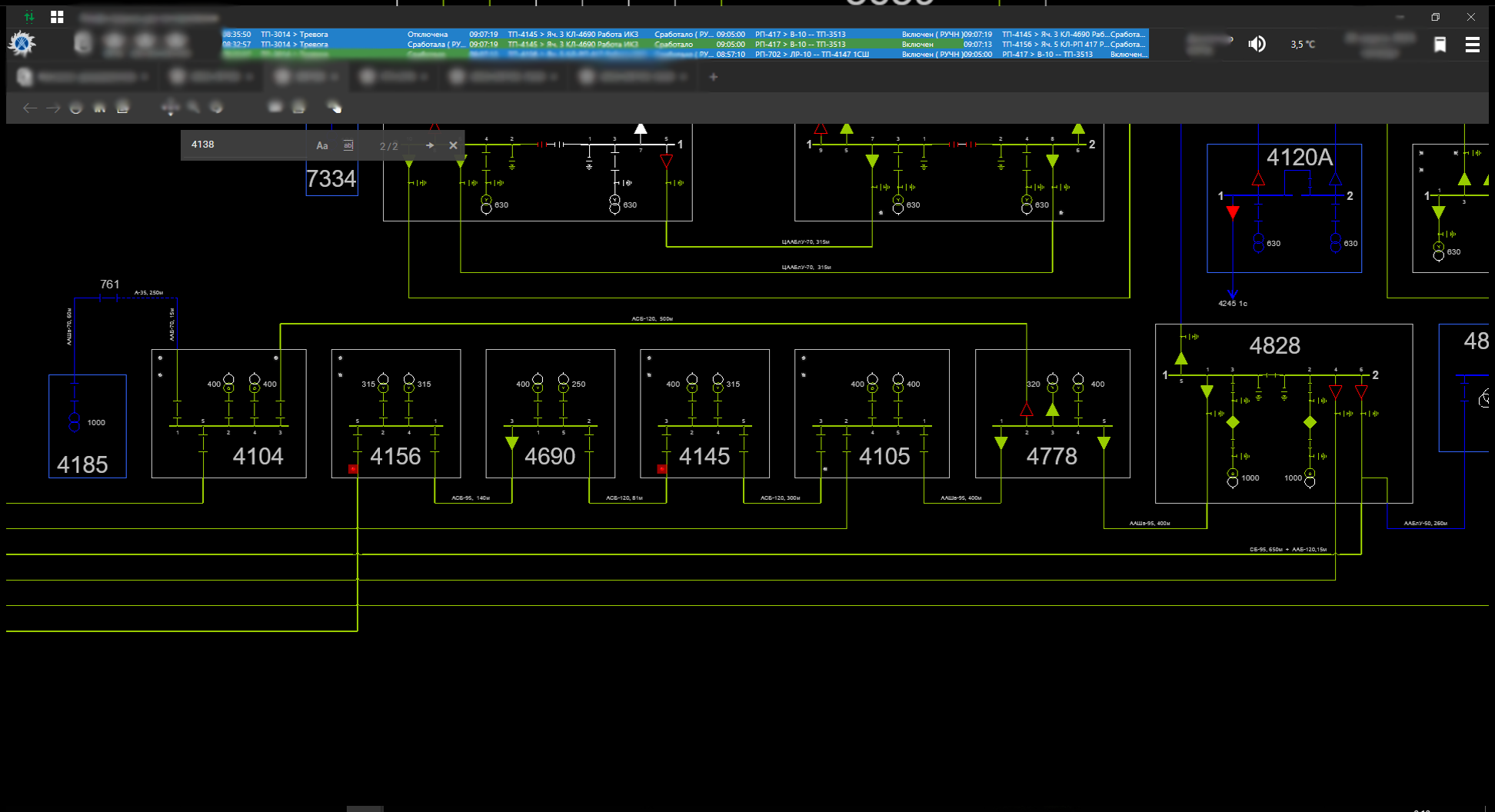

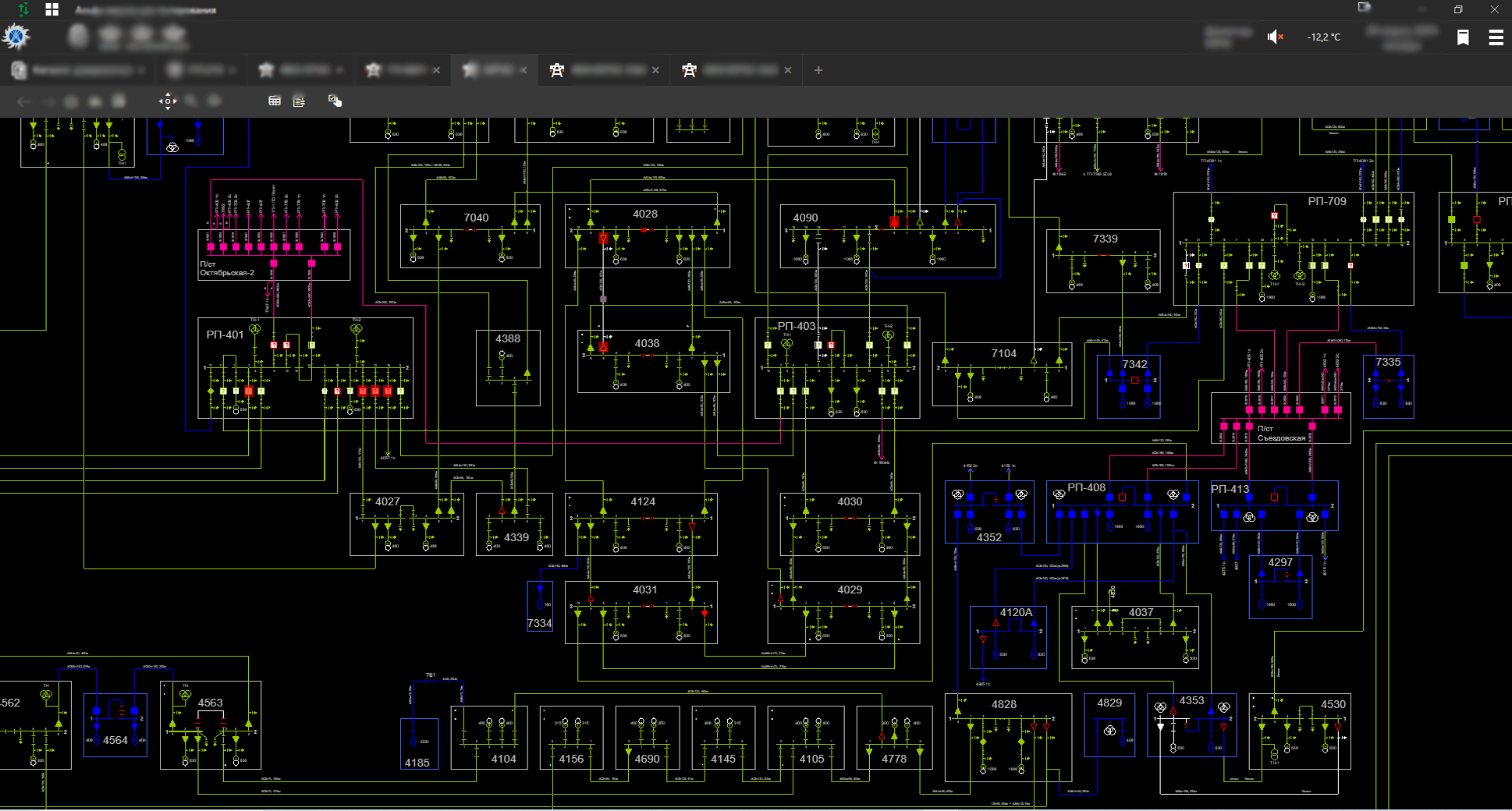

• на общей схеме РЭС выводим общую индикацию срабатывания ИКЗ в условном месте установки датчиков;
• в случае возникновения аварийного события в журнале отображается общий сигнал ИКЗ, а также тип КЗ с указанием фазы;

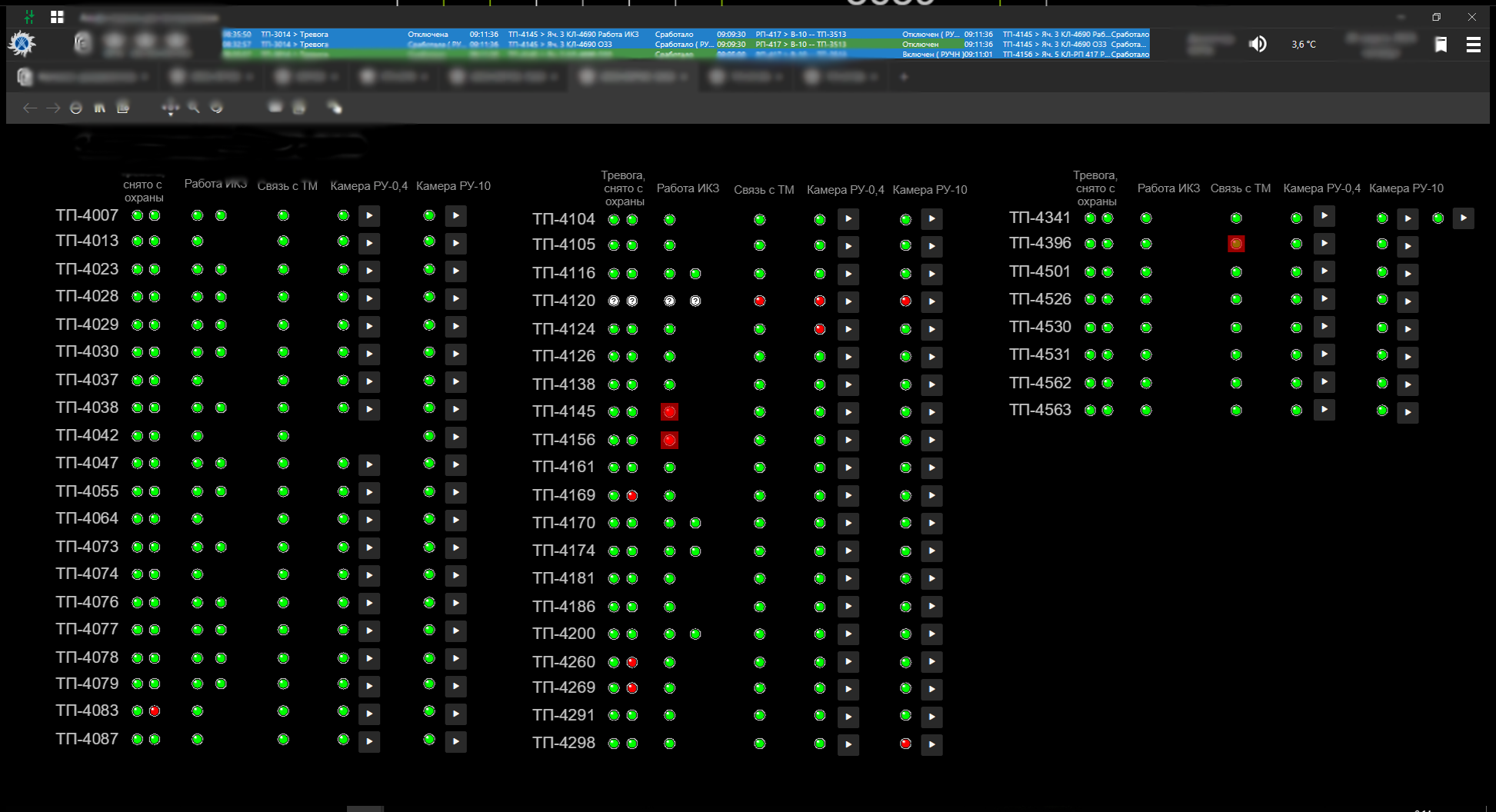

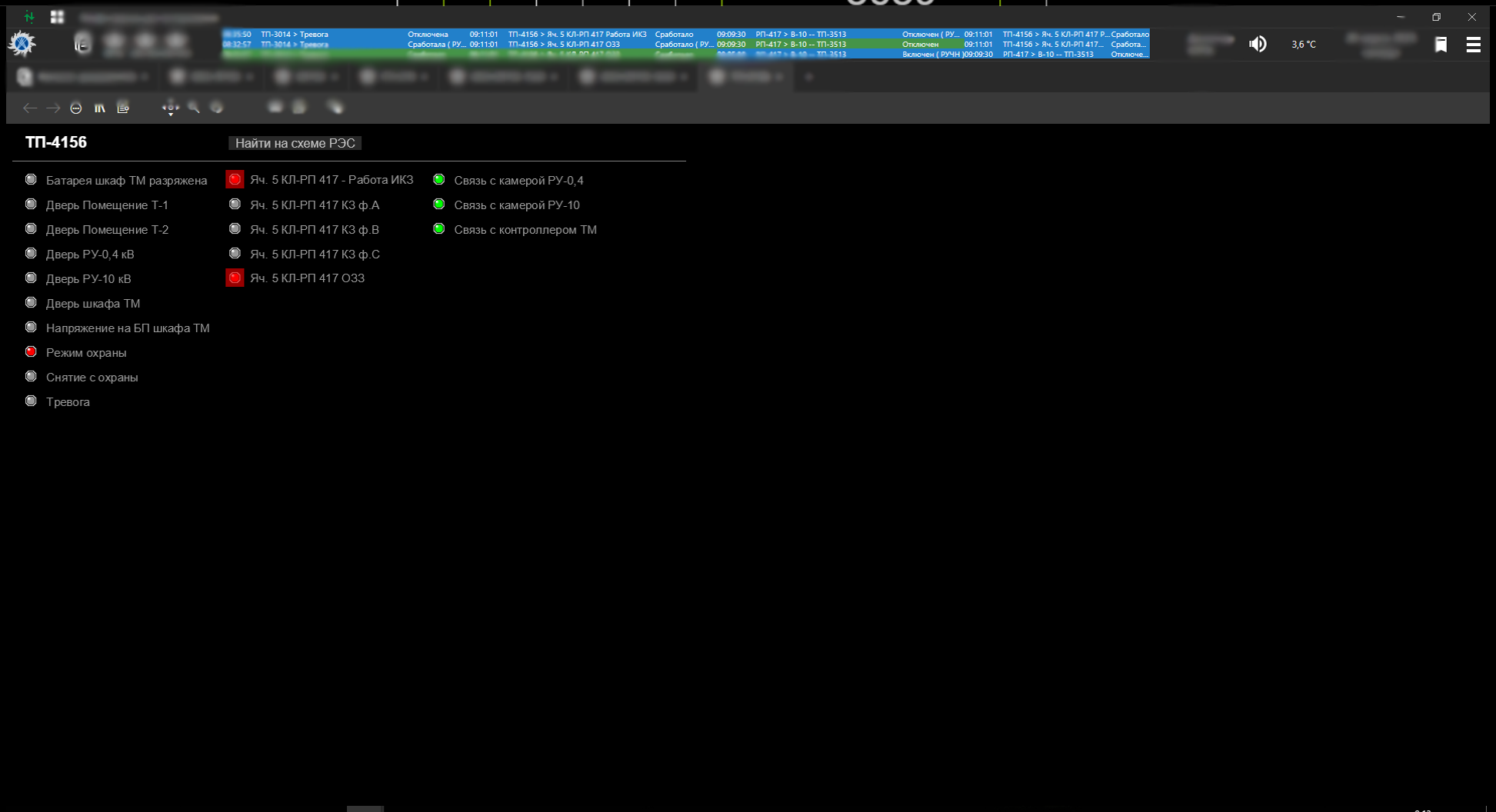

• на объектах входящих в систему при нажатии ЛКМ на наименование объекта открывается окно со схемой и визуальной индикацией состояния поступающих сигналов;

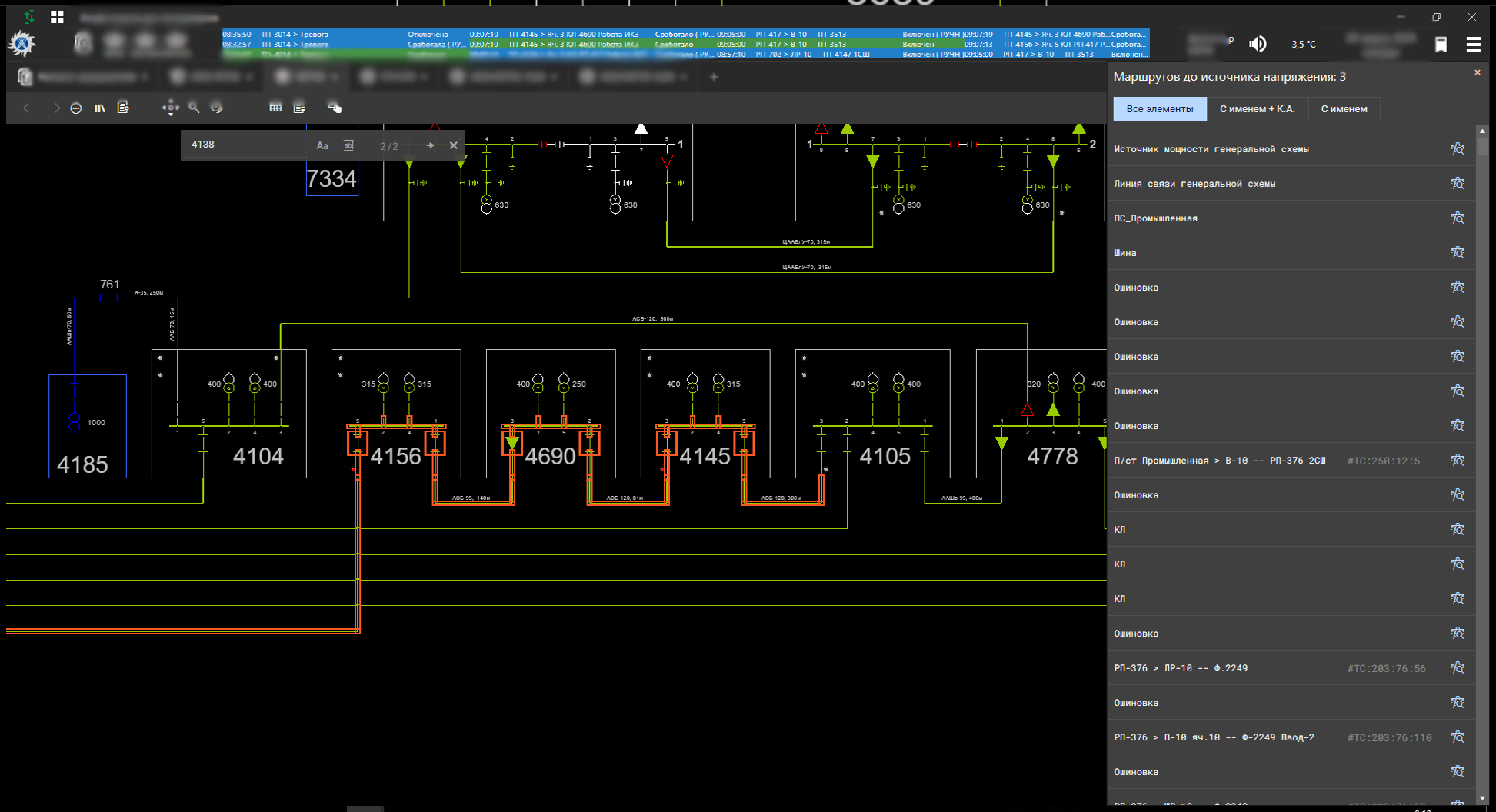

• на общей схеме РЭС при переключении положения КА (вручную или при получении сигналов от существующей системы ТМ), обесточенные и заземленные линии выделяются цветом.

Инжиниринг:

• Выполнение предпроектного обследования;
• Разработка структурной схемы комплекса технических средств;
• Комплекс проектных работ (ПД, РД, СД, ИД);
• Сборка оборудования создаваемой системы;
• Монтаж оборудования на объектах;
• Пусконаладочные работы по программированию, конфигурированию и настройке контроллеров, устройств ИКЗ, IP-камер, приборов охранной сигнализации, оборудования связи;
• Пусконаладочные работы ПТК системы в существующем ДП на базе существующей специализированной системы телемеханики и действующего программного обеспечения для диспетчерских служб, обеспечивающим текущий мониторинг энергообъектов;
• Гарантийные обязательства на выполненные монтажные и пусконаладочные работы, а также используемые материалы.
