Инжиниринг

• Выработка и согласование принципиальных решений по системе отображения информации на основе диспетчерской видеостены.
• Разработка проекта диспетчерской видеостены.

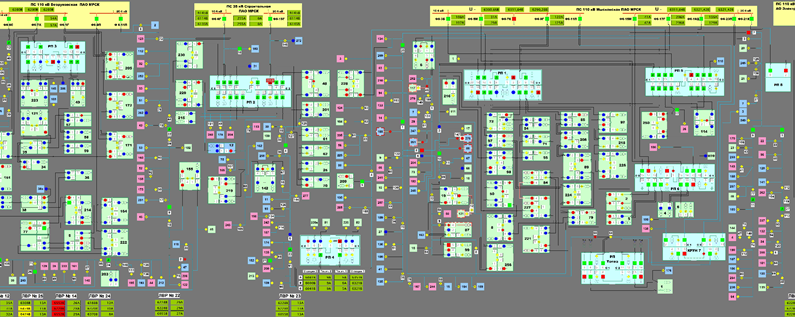

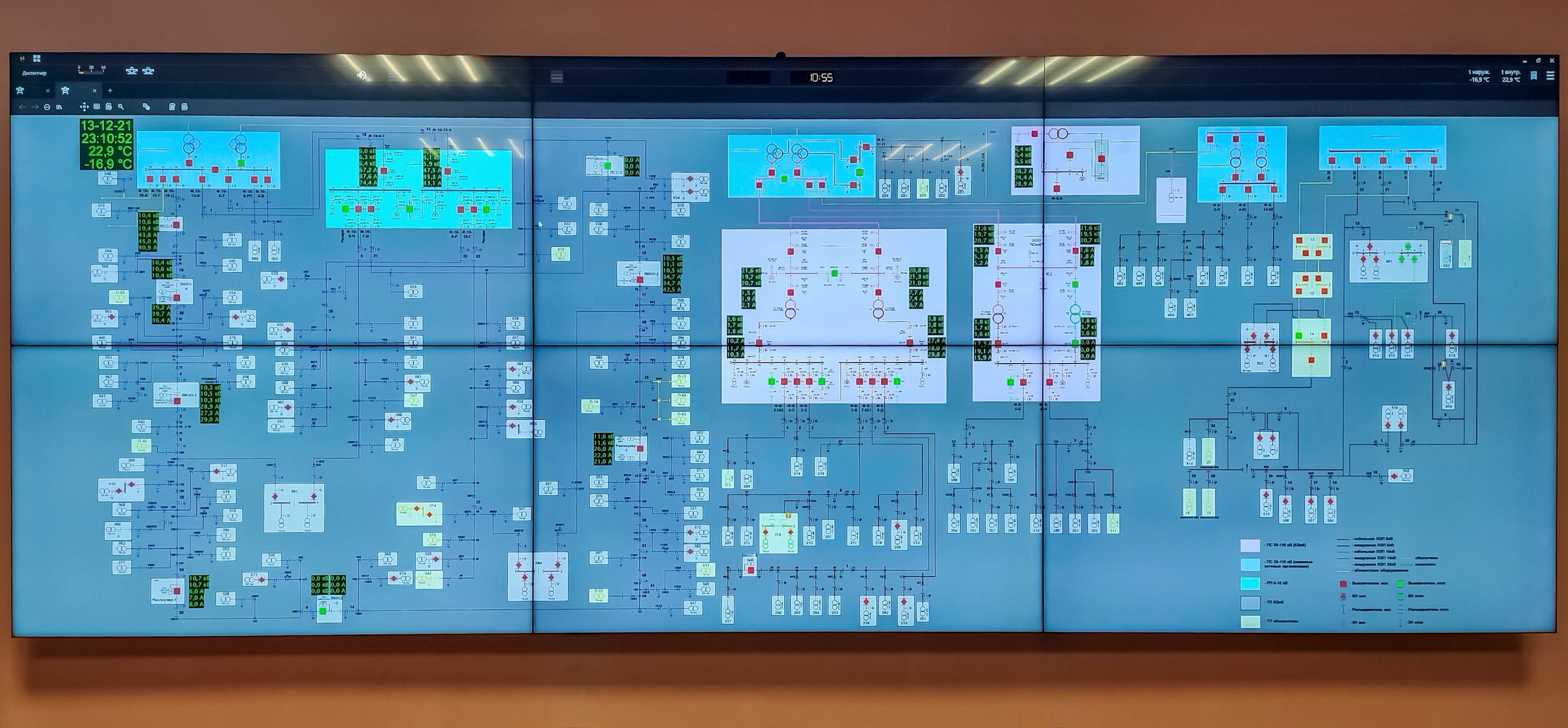

• Отрисовка оперативной схемы.
• Согласование проектной и рабочей документации, электронной оперативной схемы.
• Комплектация, отгрузка и доставка компонентов диспетчерской.
• Монтаж и пуско-наладка (запуск в эксплуатацию) видеостены и дополнительного оборудования.
• Проведение технического семинара для сотрудников на тему: "Штатная работа с диспетчерской видеостеной, а также внесение изменений и дополнений в ее аппаратные и программные части, связанные с развитием отображаемой на видеостене электронной оперативной схемы".

Система визуализации состав:

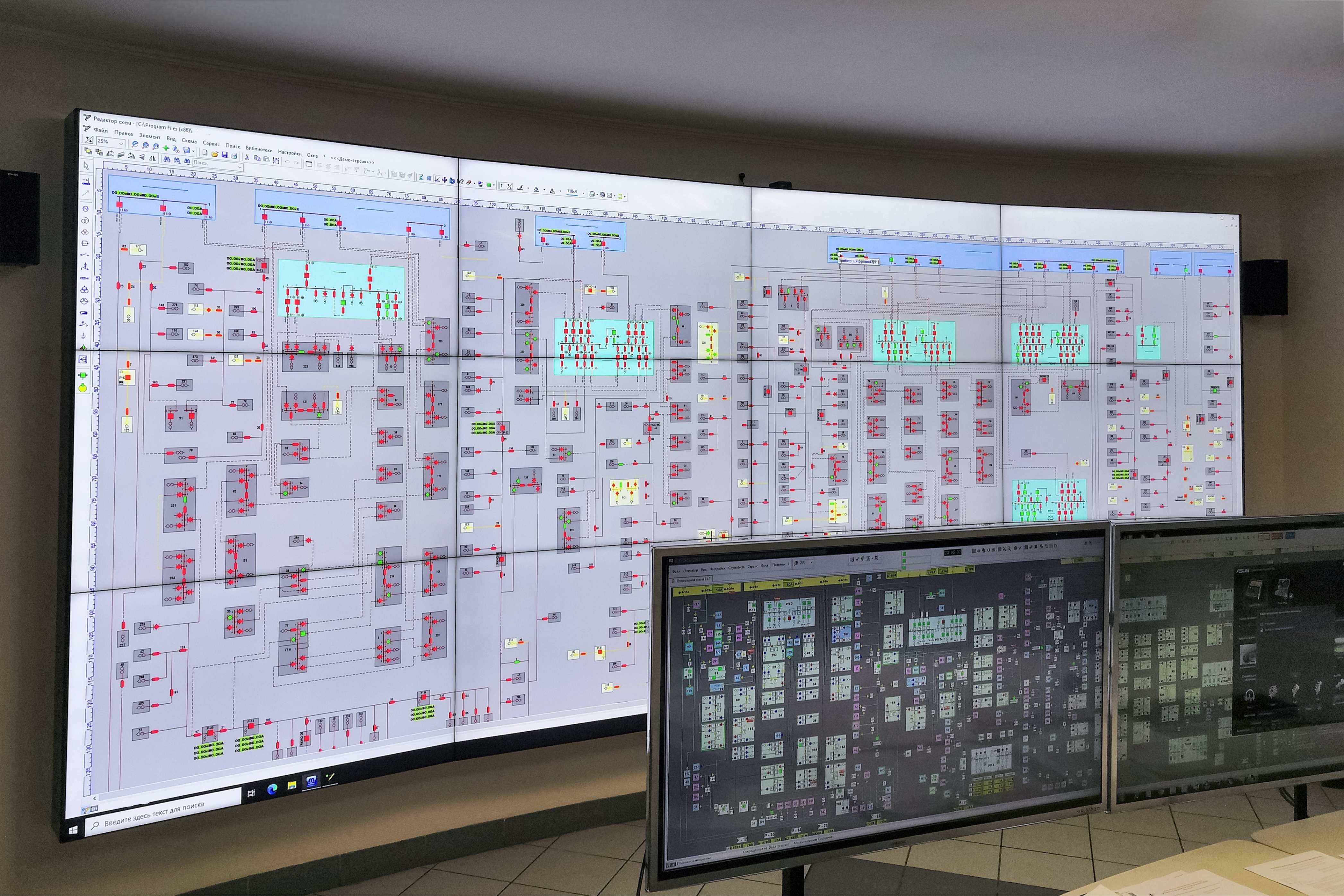

• Видеостена.
• Система управления видеостеной.
• Сервер с диспетчерским ПО (SCADA) ОИК Диспетчер НТ.
• АРМ диспетчера.
• Система бесперебойного питания системы визуализации.

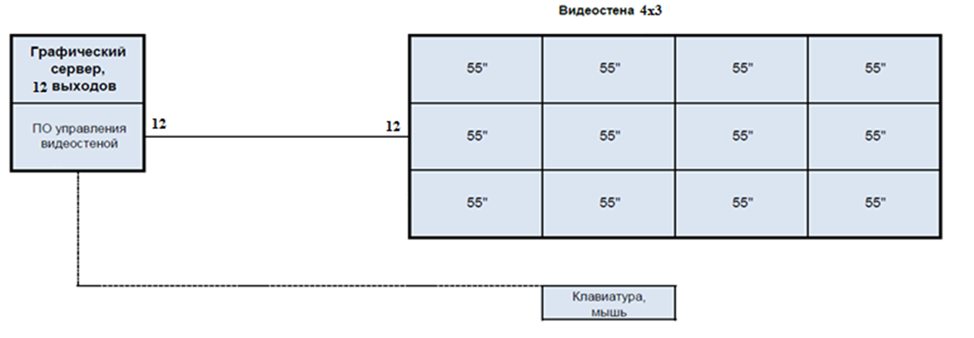

Пример информационной структуры системы отображения информации.

Функциональные возможности автоматизированной системы визуализации сетей электроснабжения в диспетчерской службе на базе ПО «ОИК Диспетчер НТ»:

• Прием, обработка и хранение оперативной телеинформации и ее достоверизация.
• Контроль технологических уставок, отклонений от нормального состояния и срабатывания аварийно-предупредительной сигнализации.
• Поддержка функций ГИС с возможностью вывода динамических элементов (в том числе со значениями телеметрии), трекинг перемещающихся объектов (спец. версия).
• Автоматизированное диспетчерское управление технологическим оборудованием, выдача команд управления и/или ручной ввод значений.
• Считывание и просмотр осциллограмм с устройств РЗА.
• Многоуровневая диагностика работы комплекса.
• Архивация данных.
• Создание форм отображения оперативной и архивной информации в формате оперативных мнемосхем, SVG-графики, сводных панелей Excel и др.
• Создание и редактирование мнемосхем, экранных форм и всплывающих окон.
• Возможность вывода на печать и экспорта оперативной и архивной информации в файлы различных форматов.
• Ведение журналов событий, тревог, действий пользователя и других с наглядным мониторингом и гибкой системой фильтрации.
• Формирование и просмотр отчетов и ведомостей.
• Кроссплатформенность — возможность запуска ядра сервера на разных аппаратных платформах с использованием операционных систем Windows и Linux.
• Работа в многомониторном и многооконном режиме.
• Модификация интерфейса под нужды пользователей, в том числе с помощью гибкой системы виджетов.
• Обеспечение информационной безопасности и разделение прав пользователей.
• Работа в резервированных и отказоустойчивых конфигурациях, «горячее» резервирование серверов SCADA, БД (при необходимости).
• Модульная архитектура SCADA с резервированием отдельных модулей.
• Встроенные возможности параметризации и написания пользовательских алгоритмов.
• Интеграция с АСКУЭ.
• Встроенный веб-портал (доступ к мнемосхемам, мониторинг тревог и событий, просмотр архивов и т.п.), работающий с помощью браузера на любом устройстве.
• Возможность организации рассылки оповещений от комплекса по e-mail, SMS, Telegram и т.п.
• Передача информации по каналам связи.
• Информационный обмен с существующим программным комплексом SCADA.
• Поддержка протокола обмена с другими системами OPC (Ole for Process control) v2.0.
• Поддержка опроса устройств телемеханики (источников телеметрии):
• Устройства, работающие в протоколе ГОСТ Р МЭК 60870 61850.
• Устройства, работающие в протоколе Modbus TCP/RTU.
• Контролируемый пункт (КП) «Исеть».
• Устройства, работающие по стандарту DNP3, SNMP.
• Языковые возможности ПО для видеостен:
• Поддержка английского (латинского) и русского (кириллического) алфавитов.
• Русские буквы (и язык) используются при создании и представлении форм отображения.
• Интерактивные возможности пользовательского интерфейса по вводу и отображению, как кириллицы, так и английского алфавита.
• Множественные стили шрифтов (например, жирный, курсивный), не менее 10 различных начертаний, как это принято в русифицированных версиях операционной системы Microsoft Windows, для набора русских и английских букв.

Цели разработки и внедрения автоматизированной системы визуализации сетей электроснабжения:

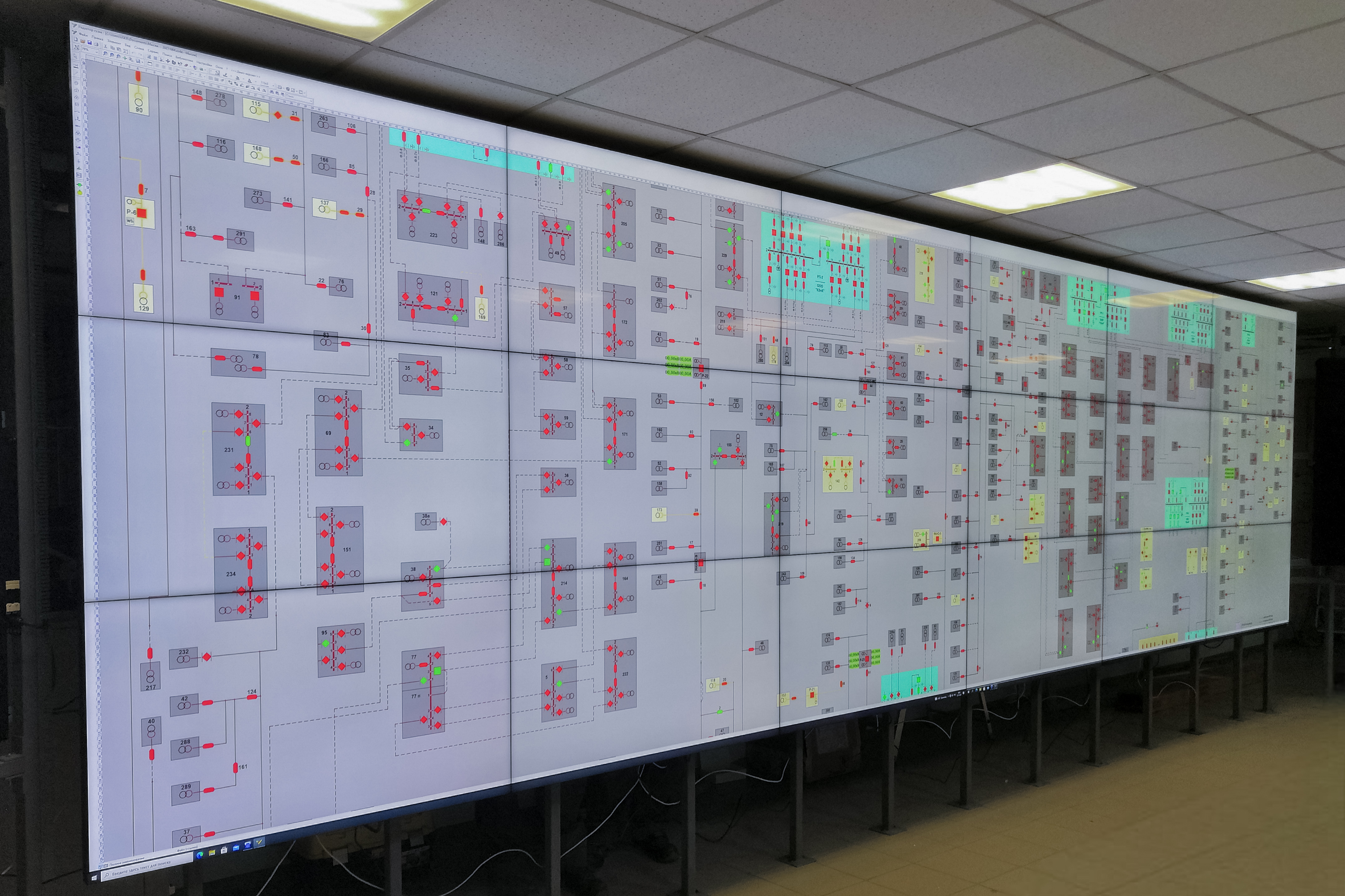

• Визуализация контента с цифрового источника информации (компьютер).

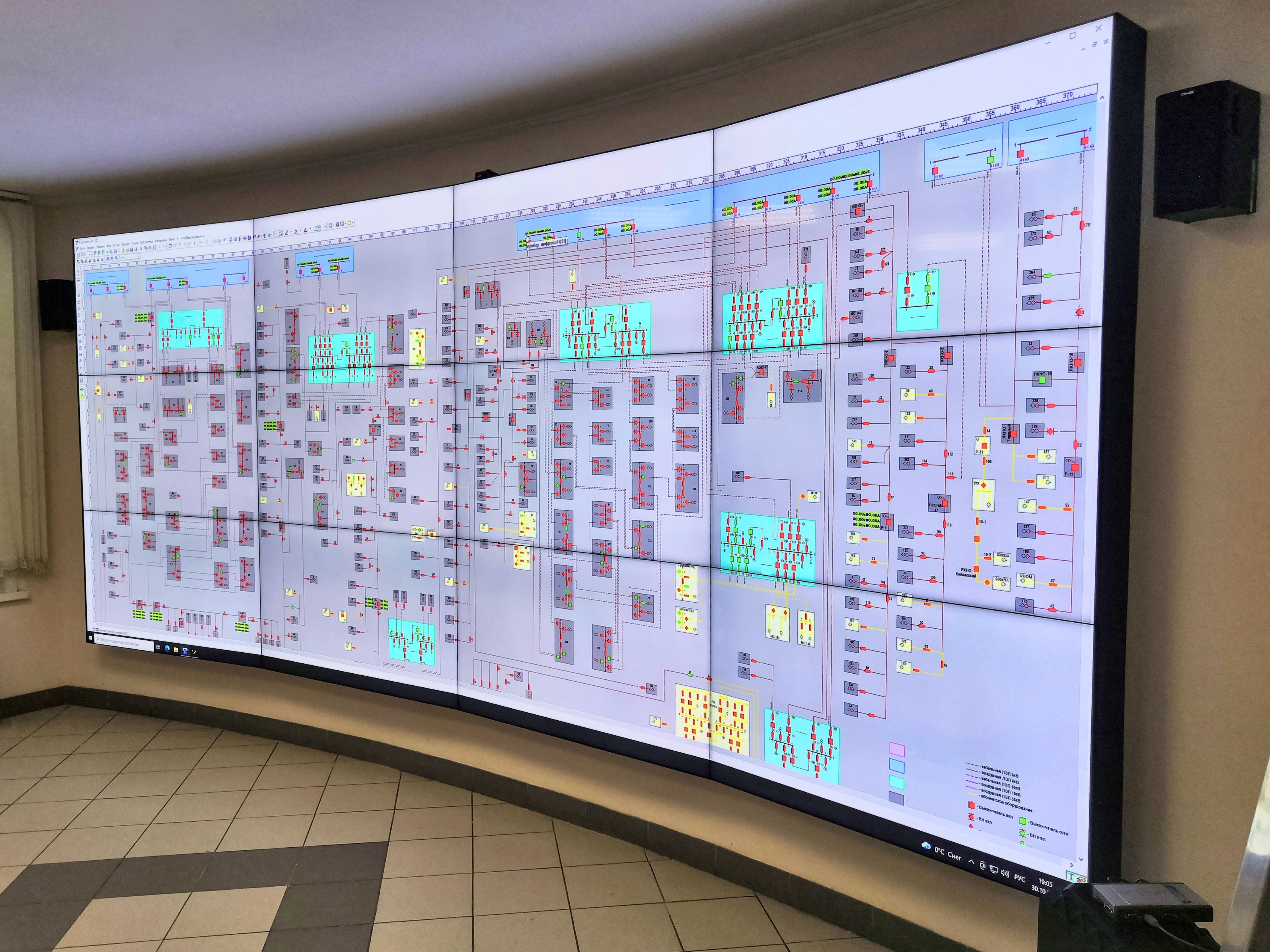

• Отображение диспетчерской информации коллективного пользования с большим разрешением и высокой информационной емкостью.
• Сигнализация и локализация возникающих внештатных ситуаций.
• Квитирование событий, регистрация аварийных заявок.
• Динамическое отображение технологических параметров на мнемосхемах, планах.
• Загрузка архивных данных с сервера по заданным критериям отбора.
• Визуализация и анализ архивных данных на графиках и таблицах.

И как следствие повышение эффективности работы компании за счёт следующих факторов:

• Оптимизация работы диспетчерских процессов, реализуемых на базе систем телеметрии, диспетчерского оборудования, устройств обработки и воспроизведения информации.
• Повышение эффективности и качества автоматического диспетчерского управления объектами систем (формирование механизмов выработки сбалансированных управленческих решений).
• Повышение качества работы (оперативности принятия решений) центральной диспетчерской службы по предупреждению и ликвидации аварийных ситуаций, за счет программно-аппаратного комплекса технических средств (средств отображения коллективного пользования).
